Кабель OK-Net КПпВонг-HFО-ВПЭ (600) 4x2x0,56 S/FTP бухта 305м

Кабель OK-Net КПпВонг-HFО-ВПЭ (600) 4x2x0,56 S/FTP бухта 305м

Особенности:

• внутреннего исполнения
• 4 пары по 2 жилы диаметром 0.56мм
• экранированный (внешняя оболочка - оплетка, оболочка пар - фольга)
• бухта - 305м
• материал токопроводящей жилы - медь

Применение
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбит/с, Gigabit Ethernet (1000BASE-T), Firewire 100 Мбит/с, 10 Gigabit Ethernet (10GBASE-T), ATM LAN 1,2 Гбит/с, FC-100-TP

Соответствие требованиям
ISO/IEC 11801:2002
EN 50173-1:2002
IEC 61156-5:2002
ТУ У 31.3-05758730-031-2003

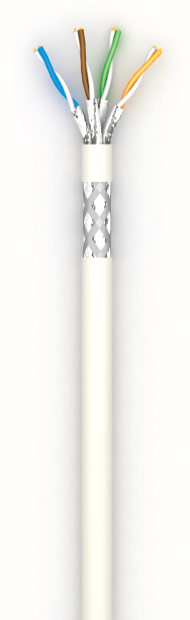

Конструкция
1) Токопроводящая жила: медная мягкая проволока
Диаметр: 0.57 мм (23 AWG)
2) Изоляция: плёнко-пористый полиэтилен
Диаметр проводника: 1.55 мм
Пара: 2 скрученных вместе проводника
Цветовая идентификация жил:
пара 1: белая / синяя
пара 2: белая / оранжевая
пара 3: белая / зеленая
пара 4: белая / коричневая
3) Экран пары: алюмополимерная лента
Сердечник: 4 пары скрученные вместе
4) Экран сердечника: оплетка из медных луженых проволок
Плотность оплетки 50%
5) Внешняя оболочка: поливинилхлоридный пластикат (ПВХ) или LS0H-компаунд.
Цвет оболочки: белый
Максимальный диаметр кабеля: 8.2 мм

Условия прокладки и эксплуатации
Для стационарной прокладки внутри зданий, станций, сооружений, аппаратуры в условиях высоких электромагнитных влияний. Эксплуатируется при частотах до 600 МГц.

Электрические характеристики при 20°C
Сопротивление постоянному току 84 Ом/км
Сопротивление изоляции 5 ГОм/км
Рабочая емкость 56 пФ/м
Скорость распространения сигнала 0.76 с
Задержка распространения сигнала 534+36/√f нс/100 м
Смещение задержки на частоте:
100 МГц 5 нс/100 м
Волновое сопротивление в диапазоне частот:
1-100 МГц 100±15 Ом
100-250 МГц 100±22 Ом
250-600 МГц 100±25 Ом
Затухание по экрану в диапазоне частот:
30-600 МГц ≥ 60 дБ
Испытательное напряжение между жилами,
жилами и экраном (пост. ток, 2 с) 2.5 кВ
Рабочее напряжение (пост. ток) 72 В

Механические характеристики
Температурный диапазон:
Во время монтажа -10 °C … +60 °C
После монтажа -30 °C … +60 °C
Радиус изгиба:
Во время монтажа ≥ 8 x диаметров кабеля
После монтажа ≥ 4 x диаметров кабеля
Растягивающие усилие ≤ 85 Н
