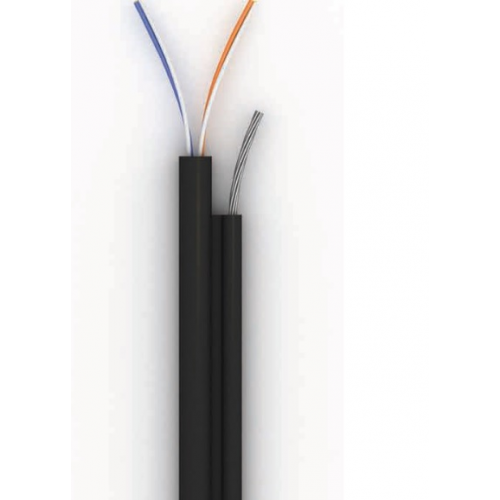

Кабель OK-Net КППт-ВП (100) 2x2x0,51 U/UTP бухта 500м

Кабель OK-Net КППт-ВП (100) 2x2x0,51 U/UTP бухта 500м

Особенности:

• наружного исполнения с троссом
• 2 пары по 2 жилы диаметром 0.51мм
• неэкранированный
• бухта - 500м
• материал токопроводящей жилы - медь

Применение
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16 Мбит/с, Firewire 100 Мбит/с

Соответствие требованиям
ISO/IEC 11801
EN 50173
ANSI/TIA/EIA-568-А
IEC 61156-2

Конструкция
1) Токопроводящая жила: медная мягкая проволока
Диаметр: 0.51 мм (24 AWG)
2) Изоляция: полиэтилен
Диаметр проводника: 1.07 мм
Пара: 2 скрученных вместе проводника
Цветовая идентификация жил:
пара 1: бело-синяя / синяя
пара 2: бело-оранжевая / оранжевая
Сердечник: 2 пары скрученные вместе с корделем 3) Силовой элемент: стальной трос Диаметр: 1,2 мм
4) Внешняя оболочка: светостабилизированный полиэтилен
Цвет оболочки: черный
Максимальный диаметр кабеля: 5.8 x 11,3 мм

Условия прокладки и эксплуатации
Для подвески на воздушных линиях связи. Эксплуатируется при частотах до 100 МГц

Электрические характеристики при 20°C
Сопротивление постоянному току ≤ 96 Ом/км
Сопротивление изоляции ≥ 5 ГОм/км
Рабочая емкость ≤ 56 пФ/м
Скорость распространения сигнала 0.68 с
Задержка распространения сигнала ≤ 534+36/√f нс/100 м
Смещение задержки на частоте: 100 МГц ≤ 45 нс/100 м
Волновое сопротивление в диапазоне частот: 1-100 МГц 100±10 Ом
Затухание по экрану в диапазоне частот: 30-100 МГц ≥ 40 дБ
Испытательное напряжение между жилами, жилами и экраном (пост. ток, 2 с) 2.5 кВ
Рабочее напряжение (пост. ток) 72 В

Механические характеристики
Температурный диапазон:
Во время монтажа -10 °C … +60 °C
После монтажа -50 °C … +60 °C
Радиус изгиба:
Во время монтажа ≥ 10 x диаметров кабеля
После монтажа ≥ 4 x диаметров кабеля
Растягивающие усилие ≤ 750 Н
