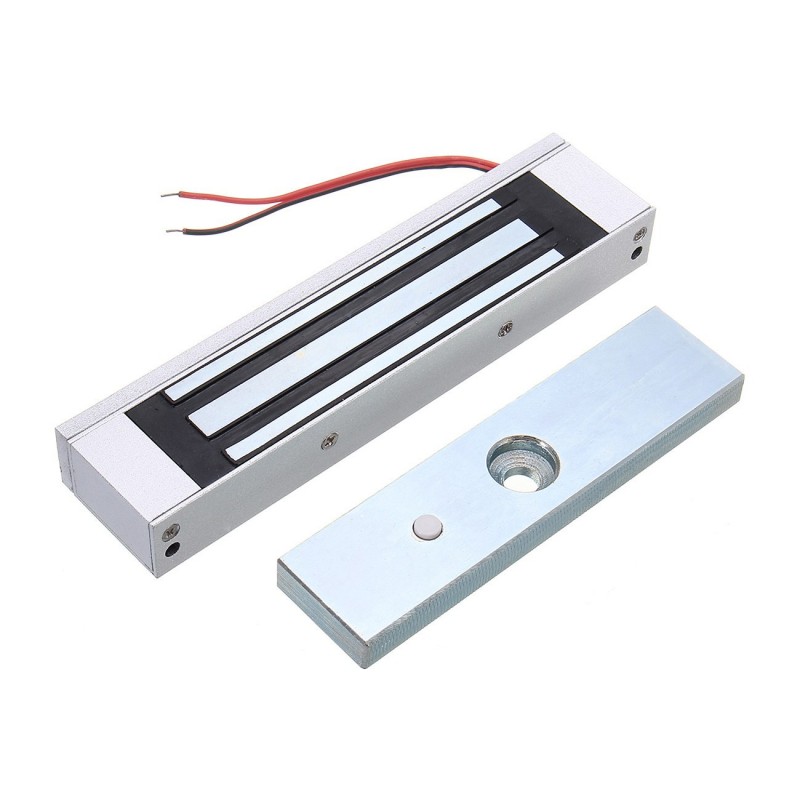

Замок электромагнитный ATIS MS-180

      MS-180 - электромагнитный замок накладного типа с усилием на разрыв до 180 кг. Подходит для установки на металлические, деревянные или стеклянные двери. Напряжение питание замка 12/24 В, потребление тока 500/250 мА.

      Электромагнитный замок MS-180 совместим с многими управляющими устройствами. Так снаружи двери для открытия по верному коду можно подключить кодовые клавиатуры, для открытия по идентификатору (карточке, брелку) можно подключить считыватель, для дистанционного открытия - радиоконтроллеры, а для внутреннего управления совместно используются кнопки выхода. Замок также совместим с домофонными системами, пользуясь для открытия аудиодомофонами или видеодомофонами. Но на этом список устройств совместимых с MS-180 не ограничивается, ведь к нему возможно подключить любое устройство из области систем контроля доступа. Для всех подключений используется сигнальный кабель.

      Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC12V) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности. Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка.

КОМПЛЕКТАЦИЯ

•        электромагнитный замок с крепежной планкой
•        ответная часть
•        крепежный комплект
•        монтажный стикер с разметкой
•        инструкция

УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

ОТВЕТНАЯ ПЛАНКА

              • Наклейте трафарет в месте установки ответной части на двери;
              • С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8мм в внутренней стороны двери для фиксации ответной планки;
              • Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа
              • ВАЖНО! Не затягивайте сильно центральный болт ответной планки. Должен оставаться небольшой люфт, для обеспечения более плотного прилегания

КРЕПЕЖНАЯ ПЛАНКА ЗАМКА

              • Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

              • Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

       (+) к красному проводу;
       (-) к чёрному
