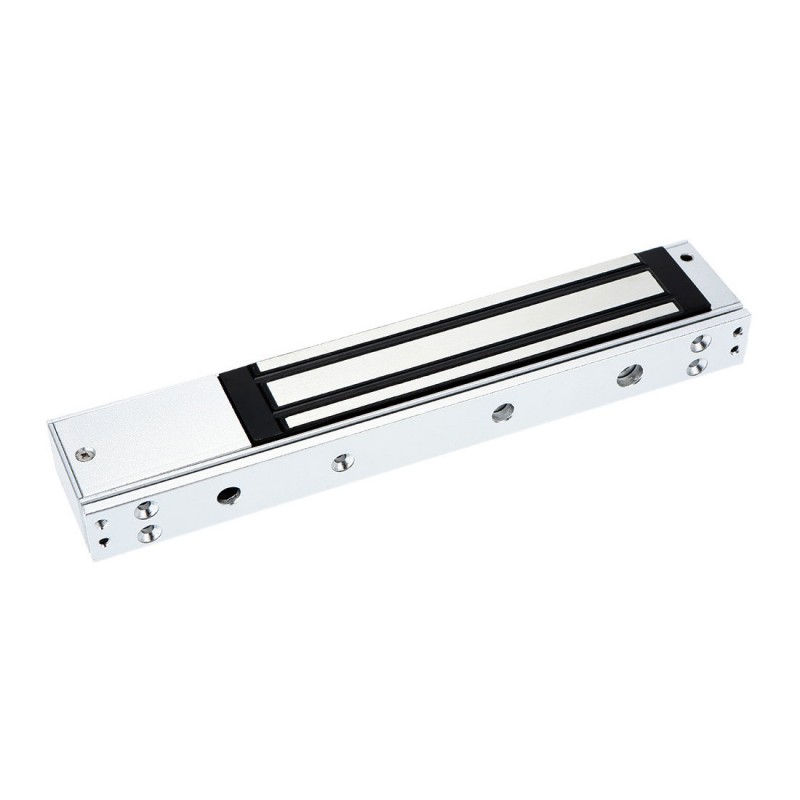

Замок электромагнитный ATIS MS-280LED

      MS-280LED – накладной электромагнитный замок с силой удержания до 280 кг на разрыв со светодиодной индикацией.

      Компания-производитель ATIS.

      Предназначен для внутренней установки на металлические, пластиковые, металлопластиковые, деревянные двери.

КОМПЛЕКТАЦИЯ

•        электромагнитный замок с крепежной планкой
•        ответная часть
•        крепежный комплект
•        монтажный стикер с разметкой
•        инструкция

УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

ОТВЕТНАЯ ПЛАНКА

              • Наклейте трафарет в месте установки ответной части на двери;
              • С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8мм в внутренней стороны двери для фиксации ответной планки;
              • Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа
              •
       •
       • ВАЖНО! Не затягивайте сильно центральный болт ответной планки. Должен оставаться небольшой люфт, для обеспечения более плотного прилегания

КРЕПЕЖНАЯ ПЛАНКА ЗАМКА

              • Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта


ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

              • Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа


ПОДКЛЮЧЕНИЕ ПИТАНИЯ

       (+) к красному проводу;
       (-) к чёрному
