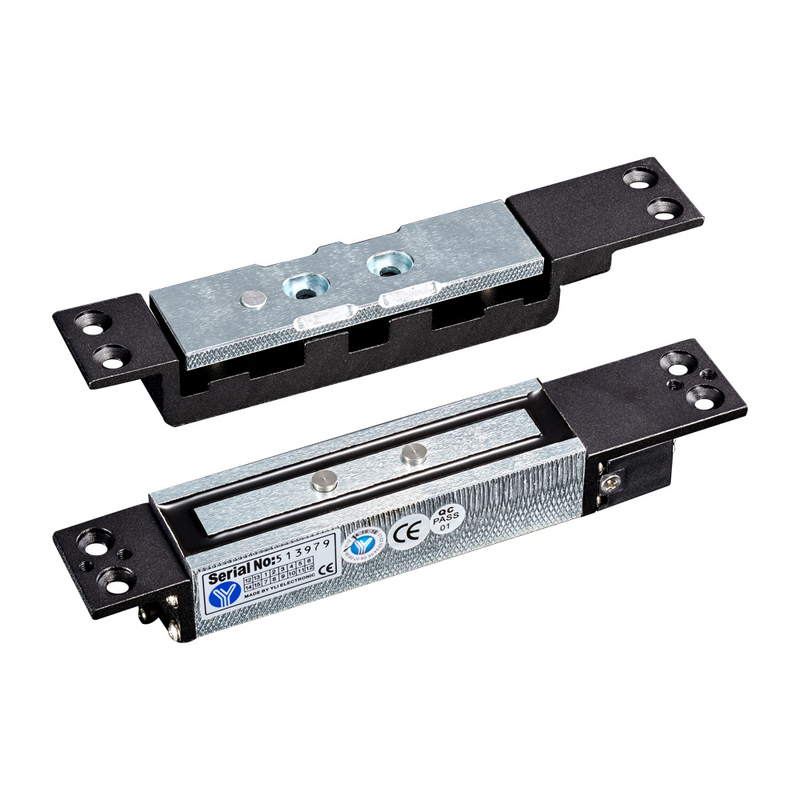

Замок электромагнитный Yli Electronic YM-2400SL

YM-2400SL – врезной электромагнитный замок с силой удержания до 1200 кг на разрыв.
Компания-производитель YLI ELECTRONIC.
Предназначен для внутренней установки на тяжелые металлические, металлопластиковые, деревянныедвери.
Посмотреть принцип работы, функционал и монтаж ЭЛЕКТРОМАГНИТНОГО ЗАМКА на примере модели YM-180 от YLI Electronic

КОМПЛЕКТАЦИЯ YM-2400SL

       электромагнитный замок с крепежной планкой
       ответная часть
       крепежный комплект
       выносной светодиод
       монтажный стикер с разметкой
       инструкция

УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

ОТВЕТНАЯ ПЛАНКА

       • Подготовьте нишу для замка и подведите провод
       • Подключите провод к замку
       • Установите замок в нишу и закрепите шурупами
       • Подготовьте нишу в двери для ответной планки (так чтоб в закрытом состоянии ответная планка находилась напротив замка)
       • Закрепите ответную планку и зафиксируйте шурупами
ВАЖНО! Не затягивайте сильно центральный болт ответной планки. Должен оставаться небольшой люфт, для обеспечения более плотного прилегания

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

(+) к красному проводу;
(-) к чёрному
