Устройство для грозозащиты Twist LG POE +

Устройство защиты от наведенных импульсных напряжений TWIST LG-PoE+ используется для защиты порта Ethernet (10/100Base-TX) сетевого оборудования от высоковольтных импульсных перенапряжений в линиях связи, вызванных электростатическими зарядами, грозовыми разрядами, сильными электромагнитными полями, высоковольтными импульсными наводками и перепадами питающего напряжения. Устройство TWIST LG-PoE+ поддерживает обе схемы организации удаленного питания Power over Ethernet (PoE) IEEE802.3af и PoE+ IEEE802.3at. TWIST LG-PoE+ защищает сетевое оборудование и соединительный кабель при попадании фазного напряжения питающей сети 220В на любой провод кабеля связи.

Для правильной работы устройство требует обязательного сигнального заземления.


Монтаж и эксплуатация

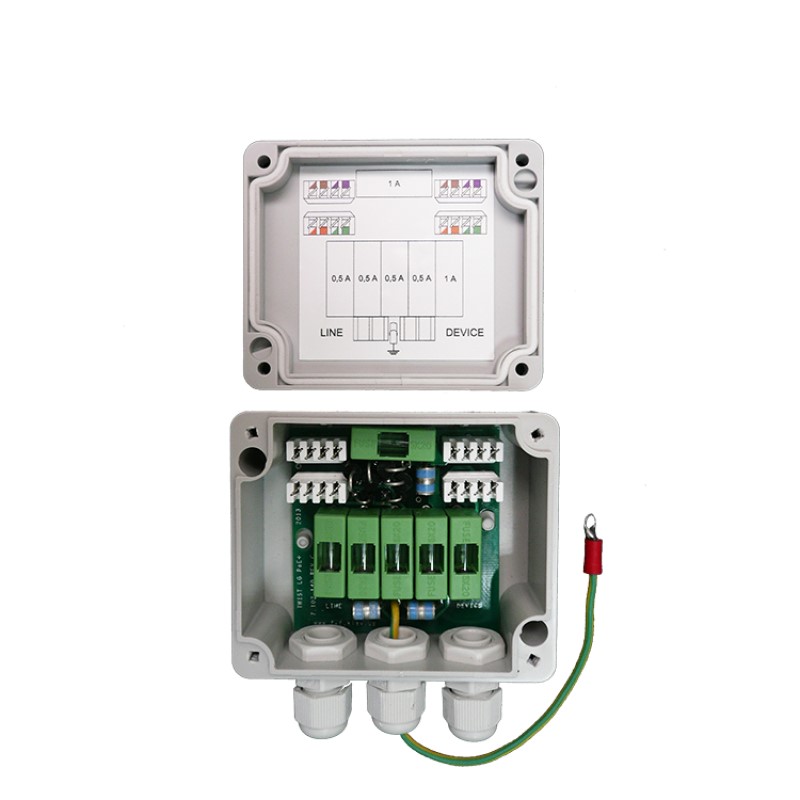

Устройство подключается в разрыв линии передачи, рядом с защищаемым устройством. Направление подключения имеет значение и указано на крышке корпуса прибора (LINE – к линии, DEVICE – к защищаемому прибору). Клемма заземления требует обязательного подключения к контуру заземления с системой выравнивания потенциалов в соответствии и действующей редакцией ПУЭ. В противном случае защита оборудования не гарантируется. Подключение к заземлению выполняется кабелем диаметром не менее 0.7 мм, с сопротивлением не более 4 Ом. Воздействие высокоэнергетических импульсов и попадание напряжений, превышающих паспортные значения, на длинные линии связи может вызывать перегорание плавких вставок устройства защиты. Восстановление работоспособности сводится к замене плавких вставок. Их номиналы (0,25А и 1А) и места установки указаны на крышке корпуса прибора
